多路RTSP流解码

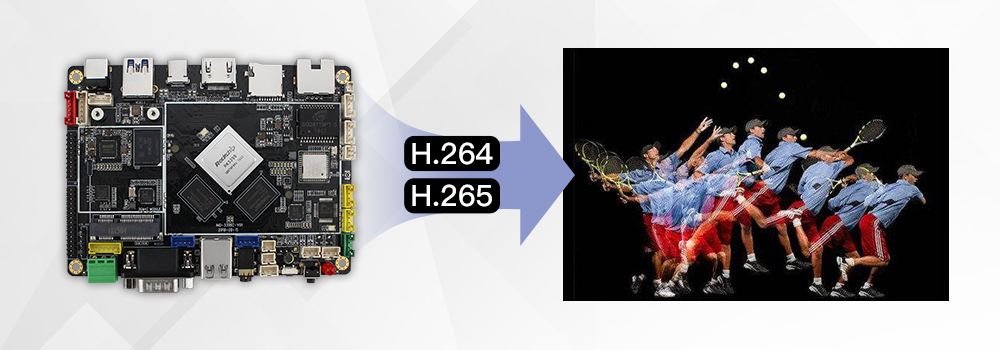

  RK3399/RK3328具有强大的视频编解码能力,Soc集成的硬件视频编解码器VPU,能同时处理多路视频的编解码,Soc集成的图形加速引擎RGA, 可以高效地处理图形缩放、旋转、颜色空间转换等操作。结合VPU和RGA,可以高效地实现视频流的解码和后处理,作为第三方应用处理的数据源。


调用API


        Rockchip开发的mpp库,提供了非常易于使用API,通过各种不同的控制项,可以适应多种不同场景的视频编解码应用。


硬件准备

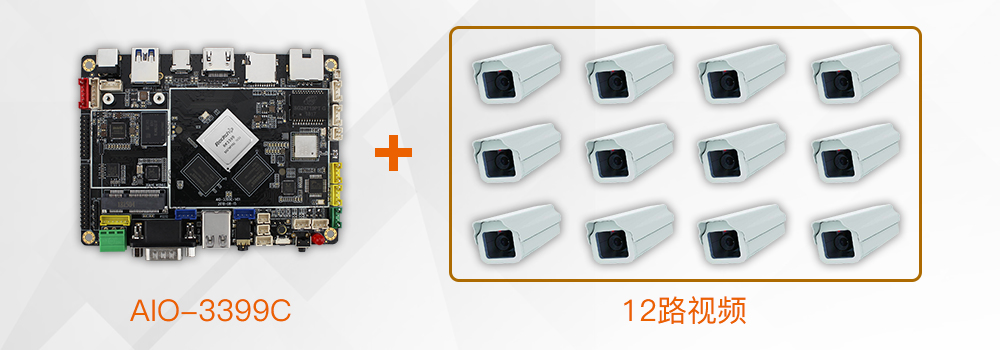

        RK3399平台:AIO-3399C主板 + 12路摄像头



运行Demo



        Firefly在RK3399和RK3328 Ubuntu平台上, 针对目前最常见的场景,提供了一个多路RTSP流解码的Demo,Demo支持在RK3399平台上, 同时解12路H264/H265 RTSP,测试流帧率为25fps,无丢帧,低延时,CPU占用率较低(基本只用于RTSP流接收和封包)。在RK3328平台上,同时能解6路H264/H265 RTSP。




运行过程



        Demo中,MPP解码->图像后处理->显示整个流程中,VPU和RGA都是直接访问内存物理地址,整个过程零内存拷贝,效率很高。处理后的数据,通过libdrm接口,直接送往显示接口输出。

        Demo对解码后的图像输出数据,只做了显示处理,如果在实际应用中需要对图像做处理,可能会导致帧率下降。


演示效果

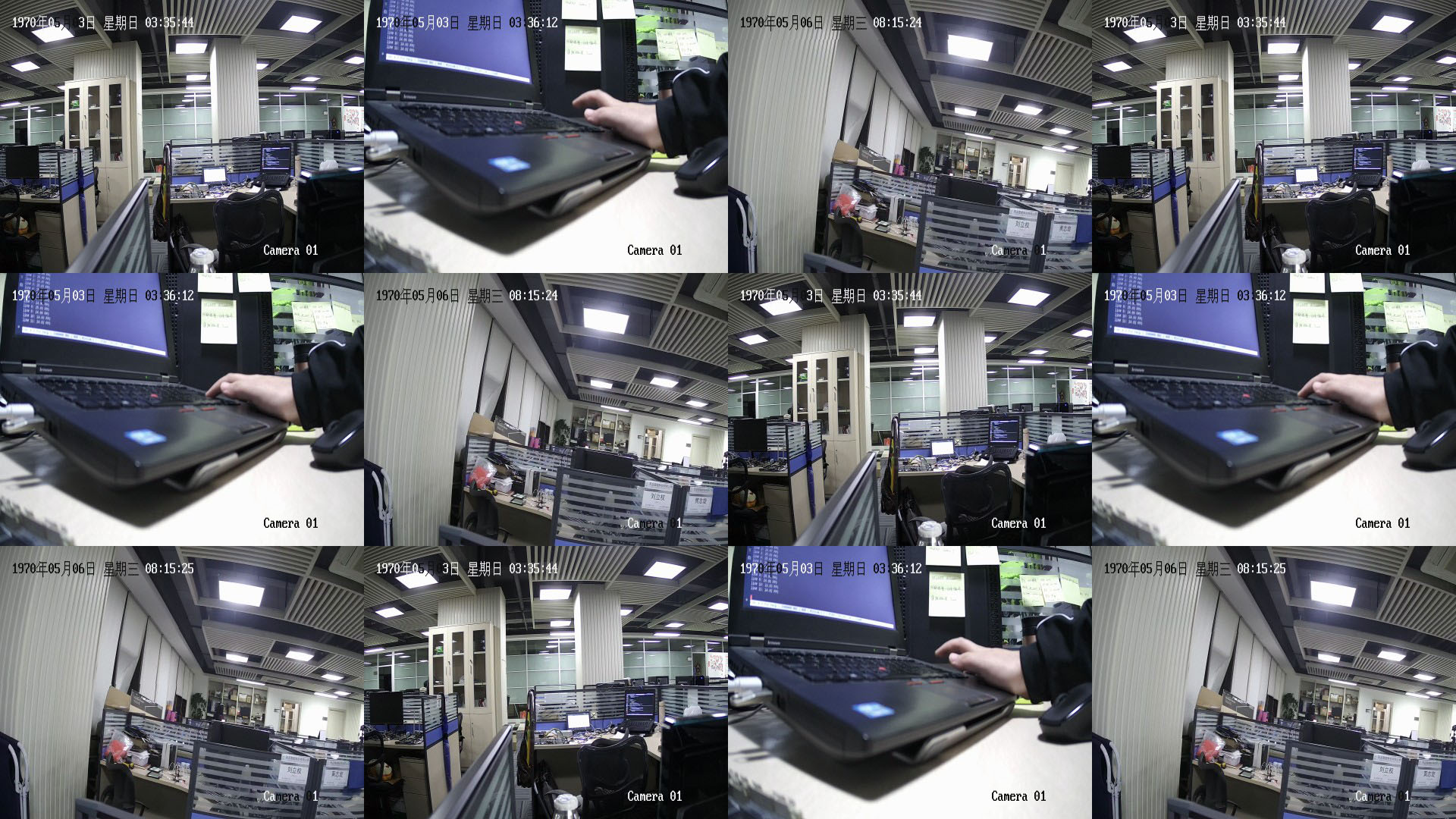

运行时效果图如下:



实时帧率


实时帧率计算结果如下:




安装方法


Demo运行在RK3399 或 RK3328 Ubuntu 18.04平台上。



1. 确认系统中存在 /dev/rga 设备节点。 如果没有此节点, 请参考wiki更新最新的固件。

2. 安装:


    $ sudo apt update
    $ sudo apt install firefly-multi-rtsp

3.根据实际环境,修改配置文件。 参照下一节配置参数。

4. 运行:


    $ sudo test_ff_rtsp_dec


5. 退出:


运行过程中,按Enter键,退出Demo, 由于退出时需要关闭多路rtsp流,所以退出时需要稍作等待。


配置参数



Demo中提供了一个配置文件config.json,用于配置demo的运行环境。



配置文件位于/etc/ff_rtsp_dec/config.json ,json格式。(注意不要在config.json中添加注释,否则可能会导致json解析出错)


主要配置项如下


基础参数:


    "basepara" : {
        "dri_path" : "/dev/dri/card0",  //不要修改

        "prefer_monitor_w" : 1920,
        "prefer_monitor_h" : 1080,

        "code_type" : "H265", //rtsp流编码类型,H264/H265
         "line_count" : 12,  //rtsp流数量

         "output_w" : 480,  //每一路解码后的输出size.
         "output_h" : 360,

         "rotate" : 0 //旋转   未使用

         },


其中prefer_monitor_w 和 prefer_monitor_h是配置外接显示设备的分辨率。



1. 配置外接显示设备的分辨率,仅在显示设备支持多种分辨率(如HDMI、DP等显示器)时有效,如果显示设备支持该分辨率,则将显示设备设置为该分辨率。



2. LVDS, MIPI屏该配置无效(但仍需保留该配置项,只是配置值无效),因为LCD支持一种分辨率。



3. 配置此参数后,Demo将显示设备设置为对应的分辨率,然后计算该分辨率是否能够完整显示所有路RTSP解码后的输出。如果不能显示,应该减小rtsp流数量,或者减小输出尺寸。


    line_h = prefer_monitor_w / output_w;
    line_v = prefer_monitor_h / output_h;
    line_h * line_v
